Apa Fungsi Pressure Switch?
Pressure switch adalah perangkat electromechanical yang mengubah kondisi tekanan menjadi sinyal kontak listrik. Pada Automatic Lubrication System, komponen ini dapat digunakan untuk memberi feedback ke controller atau PLC ketika pressure di titik pemasangan mencapai nilai yang sudah ditentukan.
Sinyal tersebut berguna untuk memverifikasi bahwa pump mampu membangun pressure, mendeteksi perubahan kondisi line, atau menjalankan logic alarm. Namun pressure switch bukan flow meter dan bukan cycle sensor. Sinyal pressure hanya menjelaskan kondisi tekanan pada satu titik, bukan memastikan bahwa setiap lubrication point sudah menerima volume grease yang benar.
Cara Pressure Switch Bekerja
Tekanan lubricant bekerja pada sensing element di dalam pressure switch. Ketika force dari pressure melewati setting mekanis, mekanisme internal mengubah posisi electrical contact. Controller kemudian membaca perubahan tersebut sebagai input digital.
Pada tipe Normally Closed atau NC, contact berada dalam kondisi tertutup sebelum pressure mencapai switching point. Ketika pressure melewati set point, contact berubah sesuai karakteristik switch. Logic controller harus disusun mengikuti jenis contact agar kondisi normal, alarm, dan cable break dapat dibedakan dengan benar.
Urutan sederhana pada lubrication cycle dapat berupa:
- Controller mengaktifkan pump.
- Pressure pada mainline meningkat.
- Pressure switch berubah state saat set point tercapai.
- Controller menerima feedback dan melanjutkan logic cycle.
- Setelah pump berhenti atau line di-vent, pressure turun dan switch kembali ke state awal.

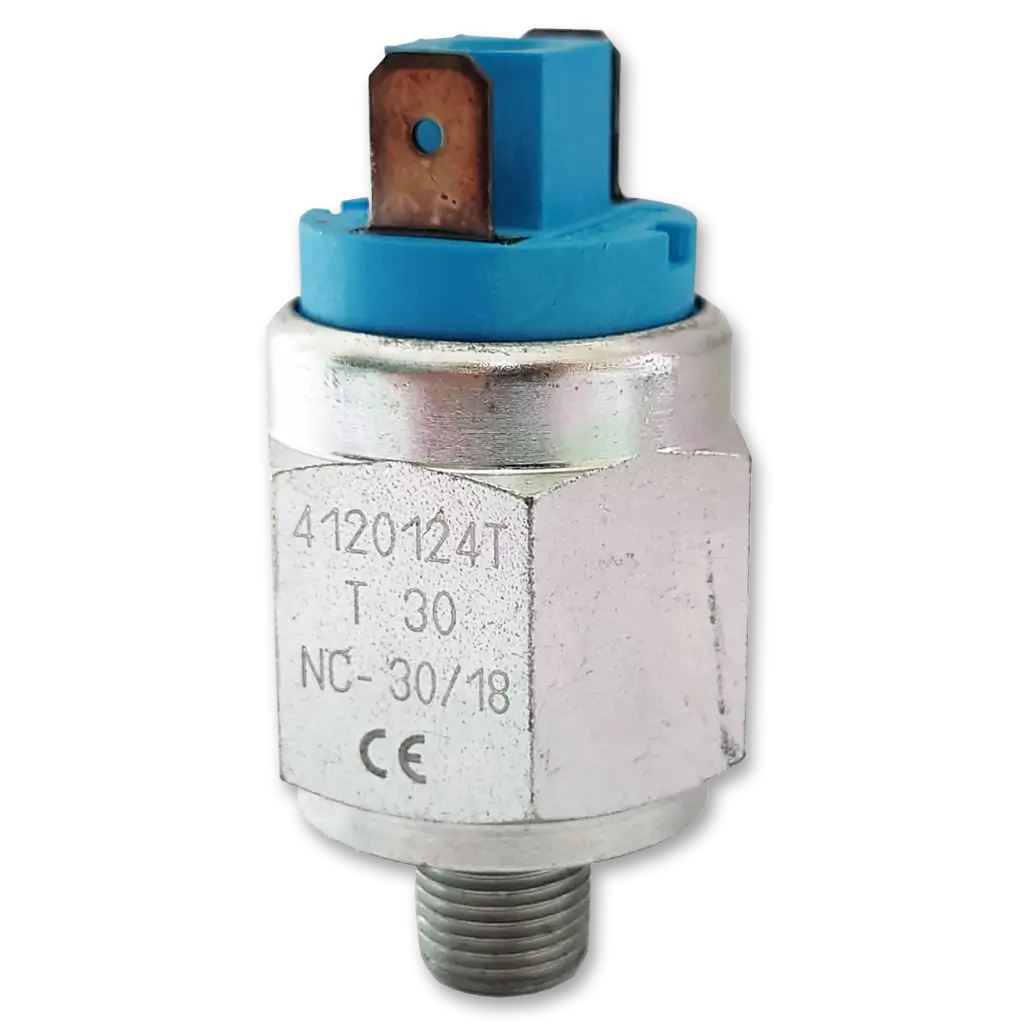

Spesifikasi DropsA Pressure Switch 3291021
Produk yang tersedia pada katalog Protec menggunakan part number 3291021. Data utama yang perlu diperhatikan adalah:
| Parameter | Spesifikasi |
|---|---|
| Contact type | Normally Closed atau NC |
| Sensing element | Piston |
| Adjustment range | 20–50 bar |
| Factory setting | 30 bar |
| Setting tolerance | ±2 bar |
| Maximum pressure | 300 bar |
| Maximum voltage | 48 V |
| Maximum contact current | 0,5 A |
| Maximum switching frequency | 200 operations per minute |
| Operating temperature | -20°C sampai +80°C |
| Mechanical life | 1.000.000 operations |
| Protection grade | IP54 dengan optional rubber cover 3042098 |
Detail produk dan datasheet dapat dibuka pada halaman DropsA Pressure Switch 3291021.
Apa yang Dapat Dikonfirmasi oleh Pressure Switch?
Pressure switch dapat membantu mengonfirmasi beberapa kondisi berikut:
- Pump membangun pressure sampai nilai tertentu.
- Mainline tidak sepenuhnya terbuka ke reservoir atau mengalami kebocoran besar.
- Pressure di titik sensor meningkat atau menurun sesuai sequence yang diharapkan.
- Sistem mengalami pressure tinggi lebih lama dari batas waktu controller.
- Venting atau reset line terjadi setelah pump berhenti, apabila switch kembali ke state awal.
Tetapi satu sinyal pressure tidak cukup untuk menyimpulkan seluruh sistem sehat. Line dapat mencapai pressure tinggi walaupun terdapat blockage. Sebaliknya, sistem dapat tetap mendistribusikan lubricant pada pressure di bawah set point jika switch dipilih atau ditempatkan tidak sesuai.
Interpretasi pressure harus selalu dikaitkan dengan lokasi sensor, set point, timer logic, jenis sistem, lubricant, temperatur, dan pressure loss aktual.
Penempatan Pressure Switch
Lokasi pemasangan menentukan informasi yang dibaca sensor. Beberapa opsi umum meliputi:
Dekat Outlet Pump
Sensor membaca kemampuan pump membangun pressure pada awal mainline. Lokasi ini mudah diakses, tetapi tidak selalu mewakili kondisi di titik terjauh.
Pada Ujung Mainline
Pada single line injector system, pressure switch dapat ditempatkan di area yang mewakili pressure pada ujung line. Tujuannya untuk memastikan pressure sudah mencapai bagian terjauh sebelum cycle dinyatakan selesai.
Pada Branch atau Zona Tertentu
Sistem yang terbagi menjadi beberapa zona dapat memakai pressure feedback terpisah. Setiap sensor harus dipetakan jelas ke logic controller agar alarm menunjukkan area yang benar.
Pressure switch perlu dipasang pada port dengan pressure rating sesuai, terlindung dari impact, getaran berlebih, water ingress, dan routing cable yang berisiko terjepit.
Membaca Gejala Saat Troubleshooting
| Gejala | Kemungkinan Penyebab | Pemeriksaan Awal |
|---|---|---|
| Switch tidak berubah state | Pump tidak membangun pressure, leakage, vent valve terbuka, set point terlalu tinggi, atau wiring bermasalah | Cek pressure gauge, supply pump, continuity contact, dan setting |
| Switch berubah terlalu cepat | Sensor terlalu dekat pump, set point terlalu rendah, line pendek, atau terdapat restriction dekat sensor | Bandingkan pressure di beberapa titik dan review lokasi pemasangan |
| Switch tetap aktif setelah pump berhenti | Line tidak ter-vent, injector belum reset, grease mengeras, atau jalur blocked | Cek venting mechanism, return path, dan pressure decay |
| Alarm pressure tinggi | Blockage, hose terjepit, fitting tertutup, grease tidak sesuai temperatur, atau lubrication point macet | Isolasi line bertahap dari downstream ke upstream |
Pemeriksaan sebaiknya menggunakan pressure gauge yang sesuai. Jangan mengandalkan pergantian state switch saja untuk mengetahui nilai pressure aktual. Untuk menghubungkan sinyal pressure dengan gejala lapangan lain, baca 10 Tanda Automatic Lubrication System Perlu Diperiksa.
Pressure Switch, Cycle Sensor, dan Pressure Transducer
Ketiga perangkat ini memiliki fungsi berbeda:
- Pressure switch memberikan sinyal on/off ketika set point tercapai.
- Cycle sensor membaca gerakan divider atau mekanisme cycle tertentu.
- Pressure transducer mengirim nilai pressure kontinu ke controller atau PLC.
Untuk progressive system, cycle sensor biasanya lebih langsung dalam mengonfirmasi gerakan divider. Pressure switch tetap berguna sebagai protection atau secondary feedback. Pada Single Line Unit Injector System, pressure switch dapat membantu memastikan line mencapai pressure yang dibutuhkan sebelum pump berhenti dan line melakukan venting.
Checklist Pemilihan
Sebelum memilih pressure switch, pastikan data berikut tersedia:
- Working pressure normal dan maximum system pressure.
- Set point yang diperlukan oleh logic controller.
- Contact type NC atau NO.
- Voltage dan current pada input circuit.
- Temperatur serta ingress protection area pemasangan.
- Thread atau adapter connection.
- Getaran, impact, dan routing cable.
- Kebutuhan reset saat pressure turun.
Pressure switch harus dipilih sebagai bagian dari control philosophy sistem, bukan sekadar aksesori tambahan. Review yang tepat membantu mengurangi false alarm sekaligus meningkatkan kemampuan diagnosis saat lubrication cycle tidak berjalan normal.
