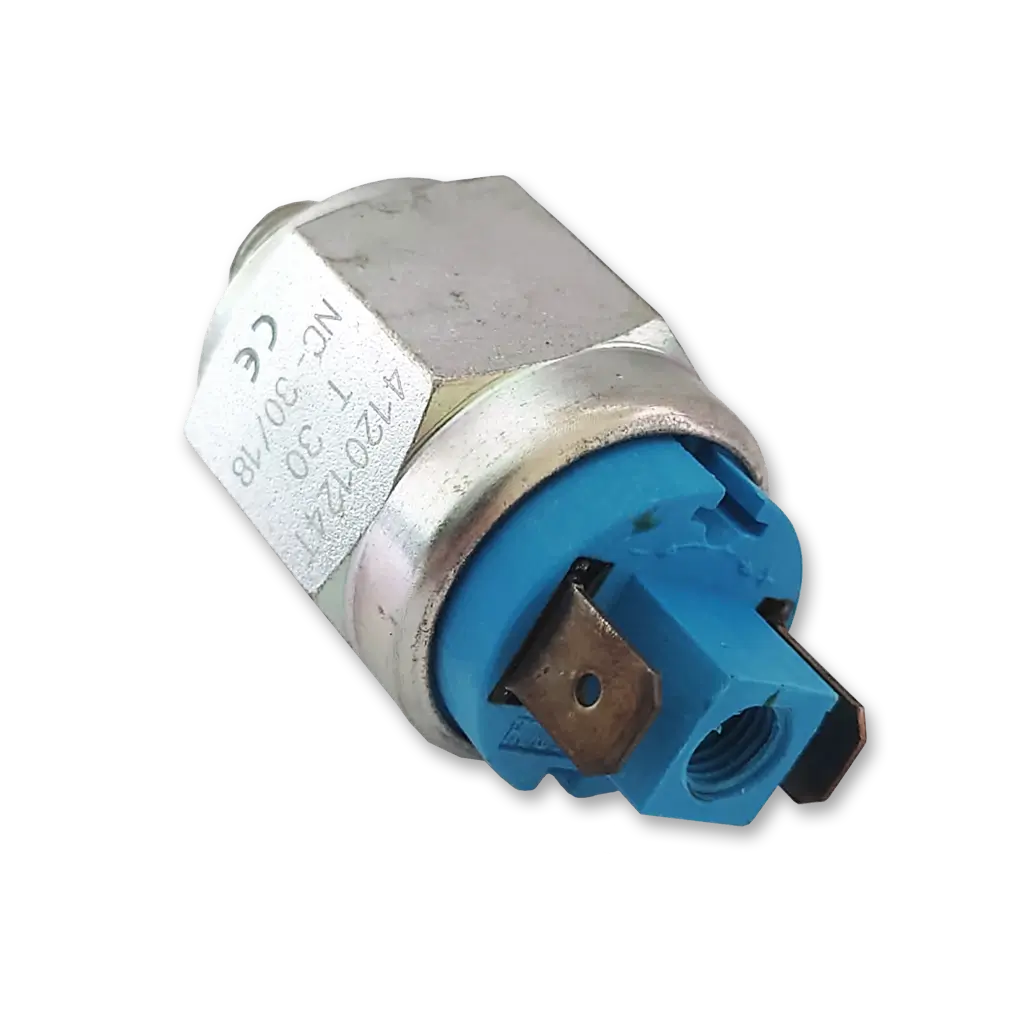

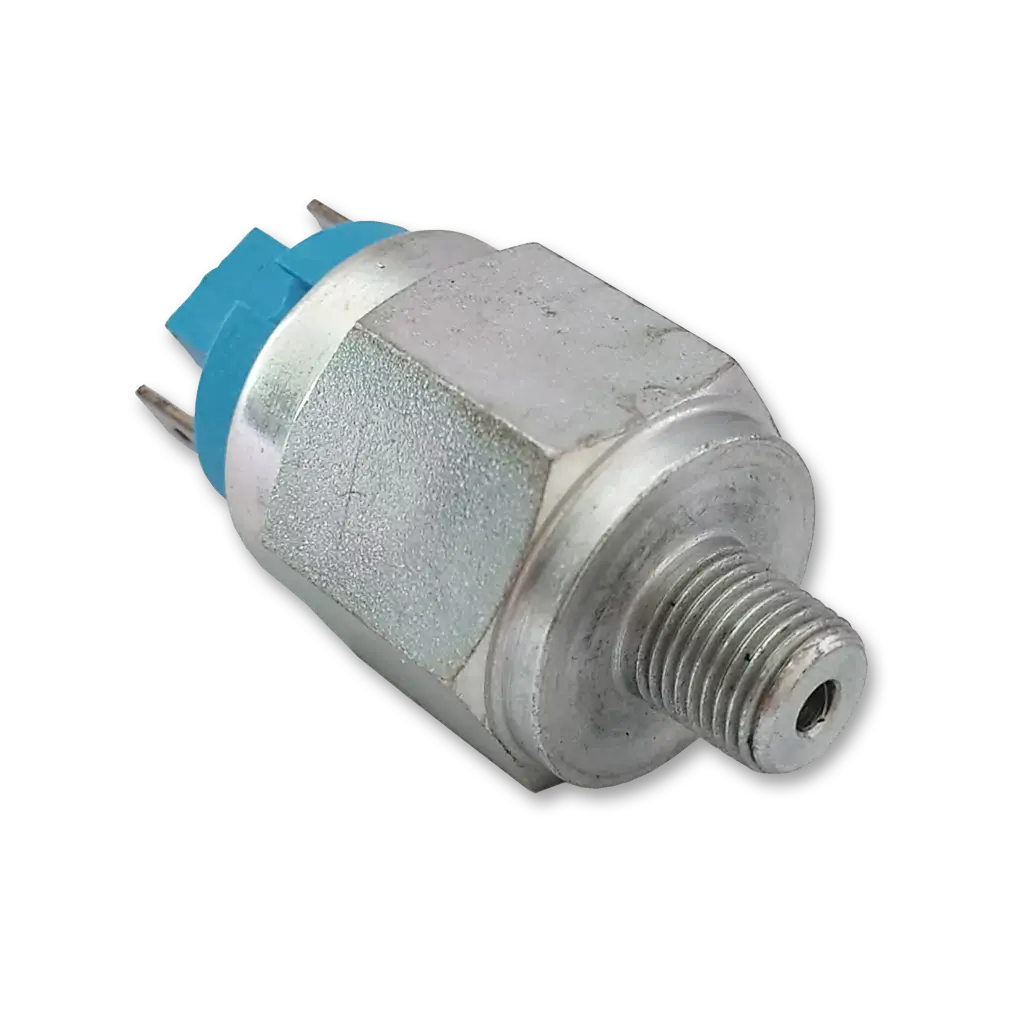

DropsA Pressure Switch 3291021
Product Information
NC piston pressure switch 20-50 bar dengan factory setting 30 bar
Main Line Pressure Monitoring
Pressure switch ini digunakan untuk memonitor minimum maupun maximum pressure pada centralized lubrication system. Unit dapat ditempatkan pada main line untuk mengawasi peningkatan atau penurunan pressure selama sequence pelumasan.
NC Contact Operation
Part number 3291021 menggunakan electrical contact NC atau normally closed. Contact akan membuka ketika pressure mencapai calibrated setting. Adjustment range-nya 20-50 bar dengan factory setting 30 bar dan tolerance ±2 bar.
Industrial Protection
Konstruksi piston mendukung maximum pressure hingga 300 bar. Optional protective rubber cover part number 3042098 dapat digunakan untuk melindungi terminal dari air dan debu serta memberikan protection level IP54.
Technical Data
Spesifikasi Pressure Switch 3291021
Data teknis dirangkum khusus untuk part number DropsA 3291021 dari datasheet C2225PE. Final installation harus menyesuaikan system pressure, wiring, controller input, lokasi pemasangan, dan protection requirement di equipment.
| Parameter | Specification | Remark |
|---|---|---|
| Part Number | 3291021 | Pressure switch configuration dengan NC electrical contact. |
| Product Type | Piston pressure switch | Untuk pressure monitoring pada centralized lubrication main line. |
| Contact Function | NC - opens at calibrated pressure | NC contact tetap tertutup sebelum calibrated pressure tercapai. |
| Adjustment Range | 20-50 bar | Range pressure yang dapat disetel pada unit. |
| Factory Setting | 30 bar | Calibrated setting yang tercantum untuk part number 3291021. |
| Setting Tolerance | ±2 bar | Tolerance adjustment sesuai ordering data DropsA. |
| Maximum Pressure | 300 bar | Maximum permissible pressure pada pressure switch. |
| Maximum Voltage | 48V | Pastikan supply dan controller input tidak melampaui rating. |
| Maximum Contact Current | 0.5A | Gunakan contact sebagai signal input sesuai wiring design, bukan untuk direct high-load switching. |
| Maximum Switching Frequency | 200 operations/min | Batas jumlah switching pada kondisi operasi. |
| Operating Temperature | -20°C to +80°C | Pastikan ambient temperature masih berada dalam operating range. |
| Mechanical Life | 1,000,000 operations | Nilai mechanical endurance berdasarkan technical data. |
| Protection | IP54 with rubber cover 3042098 | Protective rubber cover dijual sebagai optional accessory. |
| Electrical Connection | Terminal sockets | Pastikan koneksi terminal terlindungi dan sesuai wiring diagram controller. |
