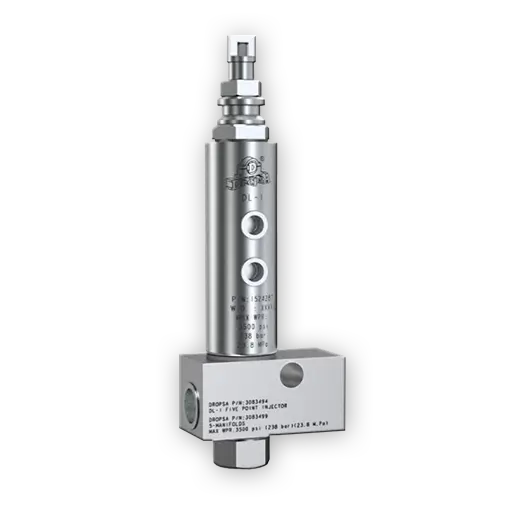

DropsA DL-1 Injector
Product Information
Adjustable injector untuk single-line grease dan oil lubrication system
Precise Lubricant Dosing
DL-1 dirancang untuk menyalurkan volume grease atau oil yang presisi ke friction point pada aplikasi yang membutuhkan pressure atau flow lebih tinggi. Flow rate dapat diatur secara eksternal sesuai kebutuhan pelumasan setiap titik.
Compact Manifold Configuration
Injector ditempatkan di dalam manifold dengan pilihan 1 hingga 6 outlets. Desain compact memungkinkan beberapa injector dipasang pada area terbatas dan unit dapat diposisikan sesuai kebutuhan routing instalasi.
Visual Monitoring & Maintenance
Visual indicator pin membantu operator memantau kerja injector. Setiap DL-1 dapat diinspeksi, dirakit, atau dilepas tanpa membongkar keseluruhan manifold maupun mengganggu fitting dan pipe yang sudah terpasang.
Technical & Ordering Data
Spesifikasi dan Part Number
Data dirangkum dari datasheet DropsA C2407PE. Final selection perlu menyesuaikan lubricant, required dosage, operating pressure, jumlah outlet, material manifold, serta layout instalasi di equipment.
| Model / Component | Media / Outlet | Part Number | Specification |
|---|---|---|---|
| DL1 - 1 - G | Grease / 1 outlet | 3083490 | Flow 0.13-1.3 cm³; working pressure 130-250 bar. |
| DL1 - 2 - G | Grease / 2 outlets | 3083491 | Flow 0.13-1.3 cm³ per injector; standard manifold. |
| DL1 - 3 - G | Grease / 3 outlets | 3083492 | Flow 0.13-1.3 cm³ per injector; standard manifold. |
| DL1 - 4 - G | Grease / 4 outlets | 3083493 | Flow 0.13-1.3 cm³ per injector; standard manifold. |
| DL1 - 5 - G | Grease / 5 outlets | 3083494 | Flow 0.13-1.3 cm³ per injector; standard manifold. |
| DL1 - 6 - G | Grease / 6 outlets | 3083536 | Flow 0.13-1.3 cm³ per injector; standard manifold. |
| DL1 - 1 - G INOX | Grease / 1 outlet | 3083525 | INOX grease configuration. |
| DL1 - 2 - G INOX | Grease / 2 outlets | 3083526 | INOX grease configuration. |
| DL1 - 3 - G INOX | Grease / 3 outlets | 3083527 | INOX grease configuration. |
| DL1 - 4 - G INOX | Grease / 4 outlets | 3083528 | INOX grease configuration. |
| DL1 - 5 - G INOX | Grease / 5 outlets | 3083529 | INOX grease configuration. |
| DL1 - 1 - O | Oil / 1 outlet | 3083551 | Flow 0.13-1.3 cm³; working pressure 52-69 bar. |
| DL1 - 2 - O | Oil / 2 outlets | 3083552 | Flow 0.13-1.3 cm³ per injector; oil min. 32 cSt. |
| DL1 - 3 - O | Oil / 3 outlets | 3083553 | Flow 0.13-1.3 cm³ per injector; oil min. 32 cSt. |
| DL1 - 4 - O | Oil / 4 outlets | 3083554 | Flow 0.13-1.3 cm³ per injector; oil min. 32 cSt. |
| DL1 - 5 - O | Oil / 5 outlets | 3083555 | Flow 0.13-1.3 cm³ per injector; oil min. 32 cSt. |
| DL1 - 6 - O | Oil / 6 outlets | 3083556 | Flow 0.13-1.3 cm³ per injector; oil min. 32 cSt. |
| Metering Valve | Grease & oil | 1524287 | Replacement metering valve untuk DL-1. |
| Aluminium Cap | Grease & oil | 3072572 | Replacement aluminium cap. |
| Plastic Cap + OR Kit | Grease & oil | 3132197 | Replacement plastic cap dan O-ring kit. |
| Kit for Injector | Grease & oil | 3132187 | Service kit untuk injector DL-1. |
