Elbow Screw Fitting (WE)
Product Information
Fitting siku berulir untuk perubahan arah jalur pelumas
Application
Digunakan untuk menghubungkan dua pipa dengan sudut siku 90° dengan ujung yang berulir di kedua sisinya.
Connection reliability
Fitting ini membantu pemasangan jalur pelumas pada area terbatas dengan koneksi yang kokoh dan tahan lama.
Variation

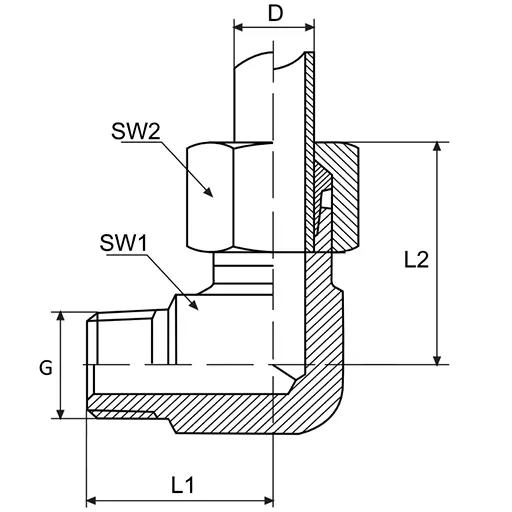

Gunakan tabel berikut untuk memilih ukuran thread, ukuran kunci, dimensi, dan material elbow fitting.
| PN Hydynamic | PN SKF | Description | D | S | G | SW1 | SW2 | L1 | Material |
|---|---|---|---|---|---|---|---|---|---|
| 0419-0003-0606 | 406-445 | Elbow connector M6X1 | 6 | LL | M6×1 | 11 | 12 | 17 | Zinc-nickel |
| 0419-0003-0608 | 405-435 | Elbow connector M8X1 -6 LL | 6 | LL | M8×1 | 11 | 12 | 17 | Zinc-nickel |
| 0419-0003-0610 | 406-425 | Elbow connector M10X1 6LL | 6 | LL | M10×1 | 11 | 12 | 17 | Zinc-nickel |
| 0419-2003-0606 | - | Elbow connector M6X1 | 6 | LL | M6×1 | 11 | 12 | 17 | SS316 |
| 0419-2003-0608 | - | Elbow connector M8X1 -6 LL | 6 | LL | M8×1 | 11 | 12 | 17 | SS316 |
| 0419-2003-0610 | - | Elbow connector M10X1 6LL | 6 | LL | M10×1 | 11 | 12 | 17 | SS316 |
| 0419-0003-0810 | - | Elbow WE 08 LLM 10 ZINI | 8 | LL | M10×1 | 12 | 14 | 17 | Zinc-nickel |
| 0419-0103-0802 | - | Elbow WE 08 LLR 1/8 | 8 | LL | R1/8 BSP | 11 | 12 | 17 | Zinc-nickel |
