Apa Itu Progressive Lubrication System?
Progressive Lubrication System adalah sistem pelumasan terpusat yang mengirim grease dari satu pump menuju beberapa lubrication point melalui progressive divider. Di dalam divider terdapat rangkaian piston yang bekerja secara berurutan. Gerakan satu piston membuka jalur bagi piston berikutnya hingga seluruh outlet menyelesaikan satu siklus distribusi.
Karakter berurutan ini membuat progressive system mudah dipantau. Ketika satu jalur terhambat atau salah satu lubrication point mengalami blockage, rangkaian piston divider dapat berhenti dan tekanan pada sisi upstream meningkat. Kondisi tersebut bisa digunakan sebagai dasar monitoring melalui cycle sensor, pressure switch, alarm controller, atau relief valve sesuai desain sistem.

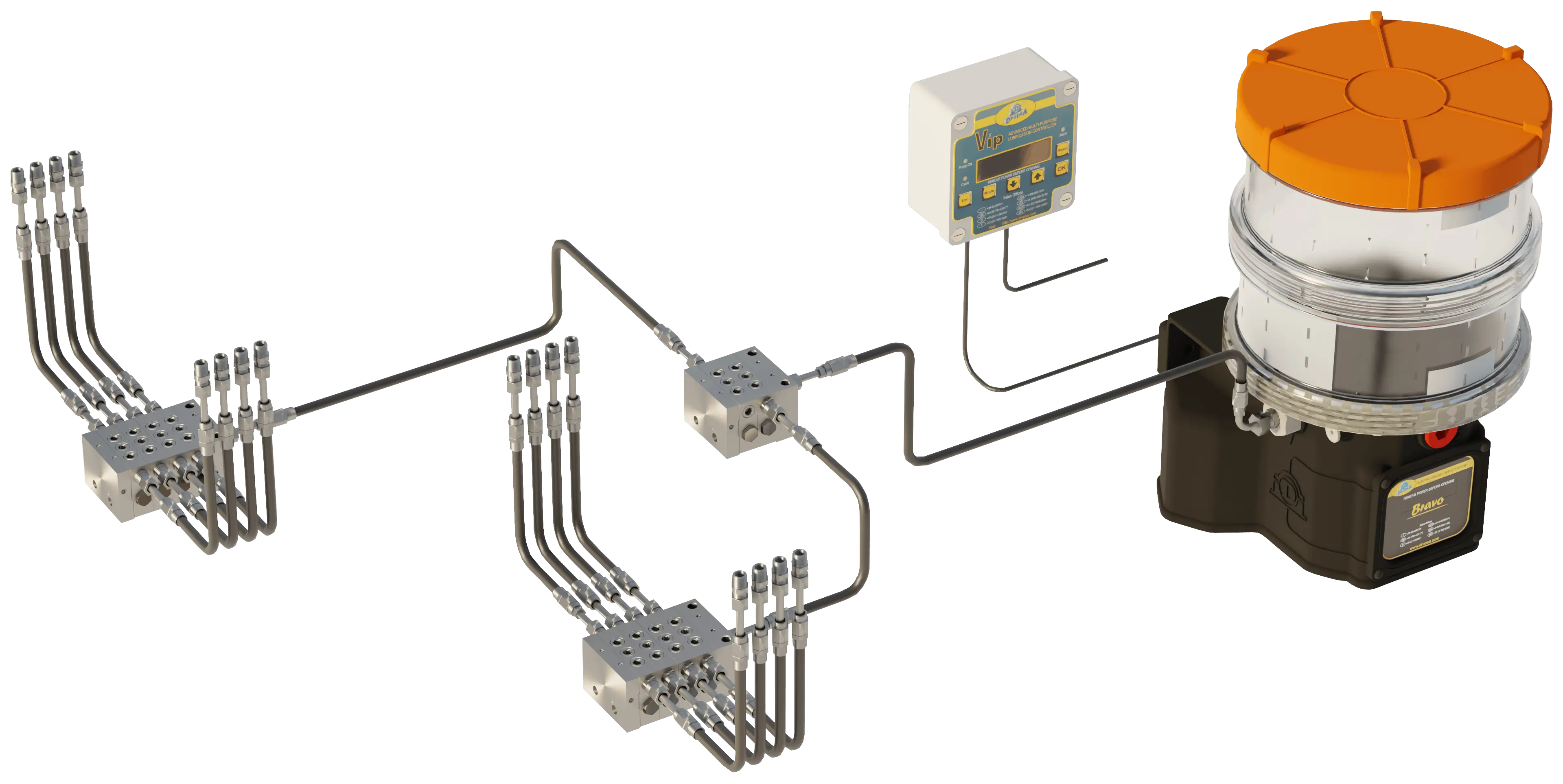

Komponen Utama Progressive System
Satu instalasi progressive umumnya terdiri dari beberapa komponen berikut:
- Grease pump untuk membangun flow dan pressure dari reservoir.
- Timer atau controller untuk mengatur interval pelumasan, durasi kerja pump, pre-lube, dan alarm.
- Mainline sebagai jalur utama dari pump menuju divider.
- Progressive divider untuk membagi volume grease ke beberapa outlet secara berurutan.
- Secondary line untuk menghubungkan outlet divider ke lubrication point.
- Cycle sensor atau pressure monitoring untuk memberikan feedback bahwa siklus berjalan sesuai konfigurasi.
- Protection component seperti pressure relief valve untuk membatasi tekanan berlebih.

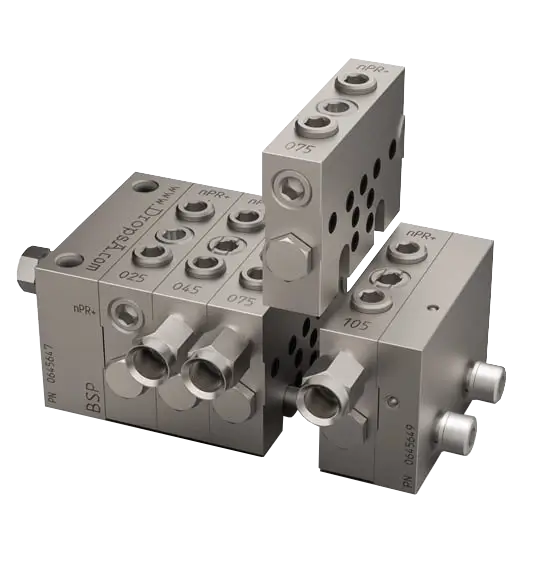

Contoh pump yang dapat digunakan pada progressive system adalah DropsA Bravo Grease Pump. Untuk pembagian grease, kami menyediakan pilihan divider seperti DropsA nPR+ Progressive Divider dan DropsA SMP Progressive Divider.
Urutan Cara Kerja Progressive Lubrication System
1. Controller Memulai Lubrication Cycle
Timer atau controller mengaktifkan pump berdasarkan interval yang sudah ditentukan. Pada equipment mobile, interval dapat disusun berdasarkan waktu kerja, ignition signal, cycle count, atau input dari PLC tergantung controller yang digunakan.
2. Pump Mengirim Grease ke Mainline
Pump menarik grease dari reservoir dan mendorongnya menuju mainline. Pressure mulai terbentuk karena grease harus melewati divider, hose, fitting, dan restriction alami pada lubrication point.
Kapasitas pump, kemampuan pressure, diameter hose, panjang jalur, temperatur, dan konsistensi grease harus sesuai dengan kebutuhan aplikasi. Grease yang terlalu keras pada temperatur rendah atau routing hose yang tidak tepat dapat menaikkan resistance sistem.
3. Grease Menggerakkan Piston Divider Secara Berurutan
Grease masuk ke inlet progressive divider. Tekanan fluida menggerakkan piston pertama, kemudian jalur internal mengarahkan grease untuk menggerakkan piston berikutnya. Proses berlanjut sampai seluruh piston menyelesaikan urutan kerja.
Setiap pergerakan piston memindahkan volume lubricant tertentu ke outlet. Karena itu, volume ke lubrication point ditentukan oleh displacement element divider dan konfigurasi outlet, bukan sekadar besar kecilnya diameter hose.
Satu outlet yang benar-benar blocked dapat menghentikan urutan divider. Ini adalah karakter penting progressive system karena fault pada satu jalur dapat dideteksi dari berhentinya cycle atau meningkatnya pressure upstream.
4. Grease Dialirkan ke Lubrication Point
Dari outlet divider, grease bergerak melalui secondary line menuju bearing, bushing, pin, slide, atau friction point lainnya. Lubricant baru membantu membentuk film pelumas dan mendorong grease lama serta kontaminan keluar dari area sealing, selama desain bearing dan jalur purge memang memungkinkan.
5. Sensor Mengonfirmasi Siklus
Cycle sensor biasanya membaca gerakan indicator pin atau piston pada divider. Controller membandingkan feedback tersebut dengan waktu maksimum yang diizinkan. Jika cycle tidak selesai, sistem dapat memberikan alarm atau menghentikan pump untuk mencegah operasi pada pressure tinggi terlalu lama.
Pressure switch dapat menjadi monitoring tambahan, tetapi fungsinya berbeda dengan cycle sensor. Pressure switch hanya memberi sinyal ketika tekanan pada titik pemasangannya melewati set point. Sensor ini tidak secara langsung membuktikan bahwa seluruh outlet divider sudah mendistribusikan grease.
Kondisi Normal, Restricted, dan Blocked
| Kondisi | Respons Sistem | Indikasi yang Umum |
|---|---|---|
| Normal | Divider menyelesaikan urutan dan grease mencapai lubrication point | Cycle sensor memberi feedback sesuai waktu yang ditentukan |
| Restricted | Resistance meningkat akibat hose terjepit, grease mengeras, atau jalur menyempit | Waktu cycle lebih lama dan pressure cenderung naik |
| Blocked | Salah satu outlet atau lubrication point tidak dapat menerima grease | Divider berhenti, cycle timeout, pressure upstream naik, atau relief valve bekerja |
Saat troubleshooting, teknisi perlu memeriksa jalur secara sistematis mulai dari pump, mainline, divider, secondary line, fitting, hingga lubrication point. Mengganti set point controller tanpa menemukan sumber restriction hanya akan menutupi gejala.
Kelebihan Progressive Lubrication System
Progressive system banyak digunakan karena memberikan beberapa nilai operasional:
- Distribusi lubricant terukur ke banyak lubrication point.
- Monitoring cycle dapat dilakukan dari satu divider yang dilengkapi sensor.
- Konfigurasi dapat diperluas dengan primary dan secondary divider.
- Cocok untuk grease hingga kelas yang didukung pump dan divider.
- Fault pada satu jalur dapat terlihat dari perubahan cycle atau pressure.
- Mengurangi ketergantungan pada pelumasan manual yang tidak konsisten.
Aplikasi yang Cocok
Progressive system umum diterapkan pada heavy equipment, mobile plant, agricultural machinery, machine tools, conveyor, crusher, press, dan equipment industri dengan banyak friction point yang membutuhkan grease dalam volume kecil tetapi rutin.
Pemilihan sistem tetap harus mempertimbangkan jumlah titik, jarak jalur, temperatur, jenis grease, pressure loss, pola operasi equipment, serta kebutuhan monitoring. Lihat juga halaman Progressive Lubrication System Protec untuk memahami arsitektur sistem dan komponen yang tersedia.
Checklist Awal Sebelum Menentukan Konfigurasi
- Catat jumlah dan lokasi seluruh lubrication point.
- Tentukan kebutuhan lubricant serta interval tiap titik.
- Identifikasi jarak terjauh dari pump dan kondisi temperatur kerja.
- Tentukan lokasi divider yang mudah diakses untuk inspeksi.
- Pilih cycle sensor, pressure monitoring, dan alarm strategy yang sesuai.
- Pastikan hose, fitting, dan protection component memiliki pressure rating yang memadai.
- Susun commissioning test untuk memastikan setiap outlet menerima grease.
Konfigurasi akhir sebaiknya dibuat berdasarkan data equipment dan kondisi lapangan, bukan hanya menyalin layout dari unit lain. Kami dapat membantu melakukan review aplikasi dan menentukan pump, divider, hose, fitting, serta metode monitoring yang relevan.
